Luchtkanalen Inregelen: Technische Ventielen vs Gevelroosters
Bij hoogwaardige renovatie- en nieuwbouwprojecten in Noord-Holland ligt de prioriteit logischerwijs bij luchtdichte isolatie en thermische efficiëntie. De achterliggende luchtbehandelingstechniek wordt hierbij echter vaak over het hoofd gezien. Een kritieke ontwerpfout binnen moderne woningen is het toepassen van statische gevelroosters op posities waar nauwkeurig instelbare afzuigpunten vereist zijn. Veel allround installateurs monteren deze roosters uit gemak, terwijl ze puur zijn ontwikkeld voor passieve, natuurlijke ventilatiestromen. Dit maakt ze technisch ongeschikt voor integratie met een actieve installatie voor Mechanische ventilatie of een geavanceerd WTW-systeem . Zonder de juiste componenten is een gezonde, gebalanceerde luchtverversing onmogelijk.
✕ Waarom vaste gevelroosters de luchtbalans verstoren
Het grootste nadeel van standaard buitenroosters is de onveranderbare doorlaatopening. Het ontbreekt deze roosters aan een intern mechanisme om de statische druk of de volumestroom handmatig in te stellen en te fixeren. Wanneer een mechanische ventilatie-unit of warmteterugwininstallatie op dergelijke roosters wordt aangesloten, ontstaan er direct aerodynamische problemen. Actieve ventilatoren verplaatsen lucht op basis van berekende drukverschillen. Zonder regelbaar ventiel kiest de luchtstroom de weg van de minste weerstand, wat leidt tot een structurele onbalans tussen verschillende verblijfsruimtes. Dit veroorzaakt hoorbare fluit- en suizgeluiden in de luchtkanalen, oncomfortabele tochtstromen en een overbelaste ventilatiemotor die onnodig veel energie verbruikt. Er zijn momenteel tientallen roostertypen in omloop die ongeschikt zijn voor mechanische ventilatie- en WTW-systemen.
Ronde Gevelrooster
Vierkante Gevelrooster
Afsluitbaar Rooster

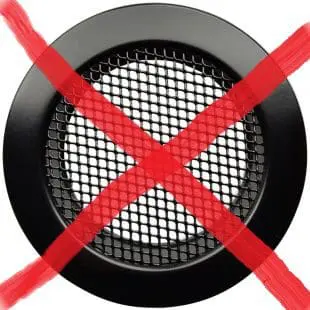

Gevelrooster met Gaas
Wettelijke kaders: EPB-wetgeving en debietmetingen
Het installeren van niet-instelbare doorvoeren op mechanische ventilatiesystemen is in strijd met de actuele richtlijnen van de EPB-wetgeving (Energy Performance of Buildings). De wettelijke normen schrijven voor dat elk ventilatiesysteem aantoonbaar ingeregeld moet kunnen worden. Dit betekent dat een gecertificeerde technicus per ruimte het exacte luchtdebiet — de hoeveelheid kubieke meters lucht per uur — moet kunnen afstemmen en vastzetten. Omdat vaste wand- en gevelroosters deze functionaliteit missen, kan de installatie nooit aan de gestelde BENG-eisen voldoen. Een niet-ingeregeld systeem resulteert in een slechtere energieprestatiecoëfficiënt, een verhoogd stroomverbruik en een inefficiënt binnenklimaat. Dit heeft directe, negatieve gevolgen voor het energielabel en de marktwaarde van uw vastgoed.
Systeemanalyse: Afzuigventielen versus toevoerventielen
Binnen de moderne luchtbehandelingstechniek wordt er gewerkt met twee fundamenteel verschillende luchtstromen. De aanname dat elk designventiel dezelfde eigenschappen bezit, is incorrect. Afzuigventielen beschikken over een aerodynamisch profiel dat specifiek is ontworpen om vervuilde, vochtige lucht stabiel en geruisloos te onttrekken. Toevoerventielen zijn daarentegen zo gevormd dat ze verse, gefilterde lucht gecontroleerd en gelijkmatig in de ruimte blazen. Het specifieke ontwerp van de interne schotel voorkomt hierbij tochtverschijnselen en storende luchtstromingen.
1. Mechanische Ventilatie (C-systeem)
Bij dit systeem vindt de toevoer van frisse lucht passief plaats via gevel- of raamroosters, terwijl de afvoer mechanisch wordt aangestuurd. De afzuigventielen worden uitsluitend gepositioneerd in de functionele, vochtige ruimtes:
- Keukens (voor de afvoer van fijnstof en kookdampen)
- Badkamers (ter voorkoming van schimmelvorming en condens)
- Toiletten (voor een directe extractie van geuren)
- Wasruimtes of inpandige bergingen
2. Warmteterugwinning / Balansventilatie (D-systeem)
Een WTW-installatie garandeert een volledige mechanische balans, waarbij de hoeveelheid toegevoerde en afgevoerde lucht exact gelijk is. Hierbij worden beide typen technische ventielen toegepast:
- Afzuigventielen: Geplaatst in de natte zones (keuken, badkamer, toilet, berging).
- Toevoerventielen: Geïnstalleerd in droge verblijfsruimtes zoals de woonkamer, slaapkamers en werkkamers.
Moderne toevoercomponenten maken gebruik van het Coandă-effect, waarbij de inkomende lucht zich via het plafondoppervlak tochtvrij verspreidt. Bovendien zijn er tegenwoordig gecertificeerde, universele ventielen beschikbaar die zowel de toevoer- als afzuigfunctie in één strak design combineren. Dit maakt het mogelijk om een uniform, minimalistisch design door de gehele woning te hanteren zonder concessies te doen aan de technische prestaties van het WTW-systeem.
✓ De standaard voor nieuwbouw en renovatie: Gecertificeerde Ventielen
Afzuigventiel STK
Design Ventiel Luna-E

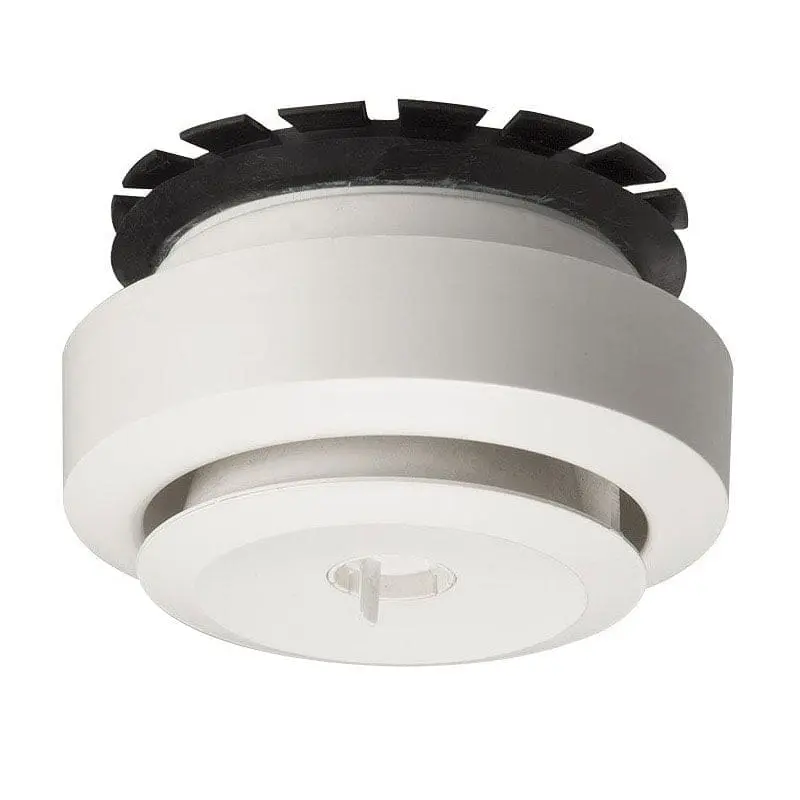

Toevoerventiel Zehnder STH

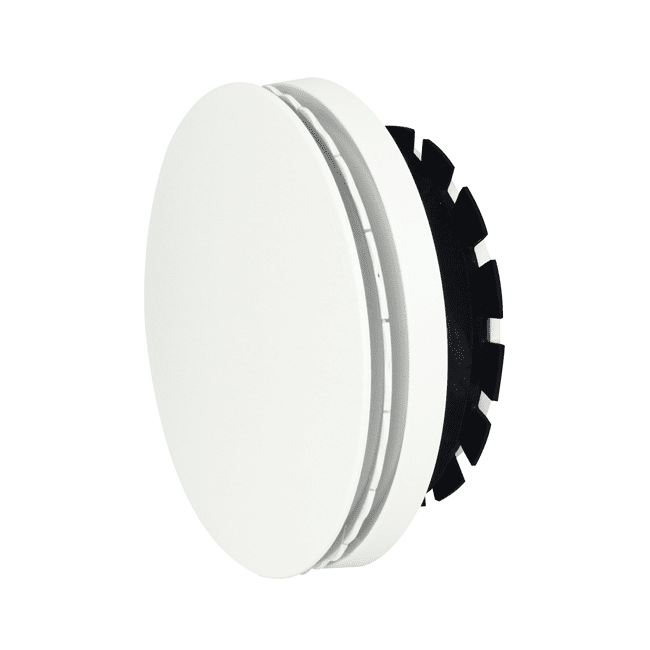

Toevoerventiel Luna-S
Naast deze gecertificeerde modellen is er een breed scala aan akoestisch dempende designventielen leverbaar die naadloos integreren met moderne interieurstijlen. Voor het realiseren van een gezond binnenklimaat en het effectief verlagen van uw energieverbruik is een vakkundige inregeling van de ventilatiekanalen essentieel. Een nauwkeurig gekalibreerd systeem elimineert overtollig vocht, filtert schadelijke stoffen en waarborgt een fluisterstille werking. Vertrouw op de specialistische meetapparatuur en de technische expertise van Ventilatie Noord-Holland, het ervaren team van Ventilatie Flevoland of de deskundige monteurs van Ventilatie Utrecht. Wij realiseren een optimaal ingeregeld ventilatiesysteem dat voldoet aan alle bouwbesluitnormen.
